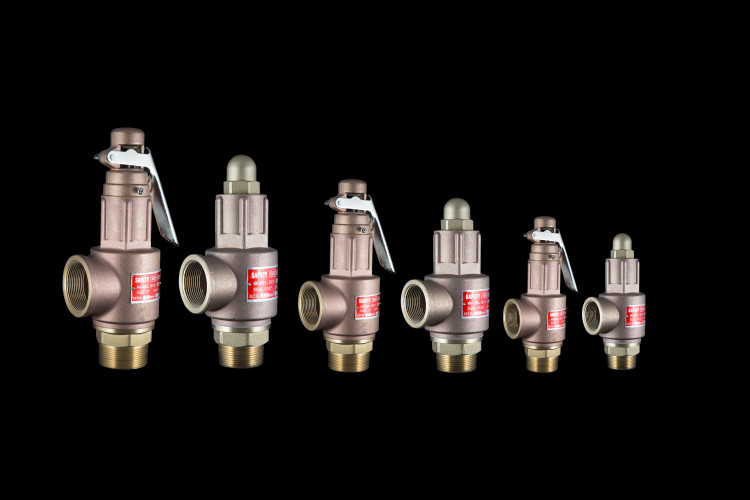

شیر اطمینان هایسک HISEC برنجی 10 بار ساده

کاربرد شیر اطمینان هایسک در موتورخانه چیست؟

در موتور خانه و هرجای دیگری که از مخازن انبساط بسته استفاده شده نصب شیر اطمینان برنجی چه از نوع اهرم دار و چه ساده ضرورت دارد. محل نصب شیر اطمینان اهرمدار HISEC معمولا روی دیگ بوده و فشار تنظیم آن کمتر از شیر اطمینان های نصب شده روی آبگرمکن می‌باشد.

شیر اطمینان اهرم دار HISEC  ساخت کشور تایوان از کیفیت قابل قبولی در صنعت ایران برخوردار می باشد.شیر اطمینان اهرم دار HISEC از دسته شیر اطمینان هایی به شمار می رود که در مرز بین  مصارف ساختمانی و صنعتی قرار دارند،برای موتور خانه ها و منبع های فشار متوسط قابل استفاده بوده و مورد اطمینان می باشد.

شیر اطمینان چیست؟

شیر اطمینان فشار یا PSV  که مخفف (Pressure Safety Valve) می‌باشد یکی از انواع شیر اطمینان است که جهت جلوگیری از صدمات ناشی از فشار بالاتر از حد ایمنی در سیستم نصب میگردد. در بازار به شیر اطمینان شیر تق تقی نیز میگوند.علت این نام گذاری صدا تق تقی است که فنر این شیر در هنگام رد شدن تولید میکند. نحوه عملکرد کلی شیر اطمینان به این صورت ات که هرگاه فشار سیستم به حد فشار تعیین شده برای شیر اطمینان برسد شیر باز شده و سیال از سیستم تخلیه میشود تا فشار کاهش یابد. پس انتخاب یک شیر اطمینان مناسب باید به گونه‌ای باشد که شیر تق تقی علاوه برباز و بسته شدن در حد فشار معین, ظرفیت تخلیه سیال آب یا گاز درون سیستم که در اثر حرارت تغییر حالت داده شده را نیز داشته باشد.

فرق (سیفتی ولو) Safety Valve  و (ریلیف ولو) Relief Valve چیست؟

تفاوت اساسی بین سیفتی ولو و رلیف ولو در میزان باز شدن یا تخلیه فشار اضافی سیال در واحد زمان است زیرا شیر اطمینان به یکباره عمل تخلیه را انجام میدهد اما Relief Valve به آرامی باز میشود.

اصطلاحات رایج در ارتباط با مطالعه کاتالوگ انواع شیر اطمینان :

Set point یا  نقطه تنظيم :

نقطه فشاری که شیراطمینان را روی آن تنظیم می‌کنید که عمل کند.Set Point در شیر تق تقی معمولا غیر قابل تنظیم بوده و معمولا روی اعداد 3 بار و 4 بار و 6 بار در کارخانه تنظیم و تولید میشوند. در این نقطه شیر کاملا باز میشود. این عدد اگر خیلی پایینتر از نقظه فشار ایمن سیستم تنظیم شود شیر اطمینان بی دلیل  و بدون ضرورت مدام باز و بسته میشود و اگر بالاتر از فشار ایمن تنظیم شود شیر اطمینان وظیفه خود که جلوگیری از بالا رفتن فشار سیستم از حد مجاز است را به درستی انجام نمی‌دهد. لذا ست کردن درست این عدد در شیر اطمنان قابل تنظیم امری مهم است. جداول استاندارد مختلف این عدد را معمولا 10% پایینتر از بیشترین فشار کارکرد سیستم پیشنهاد می دهند تا در عین جلوگیری از صدمه به تجهیزات, شیر اطمیان فشار تا زمانی که واقعا ضرورت ندارد باز نشود و پدیده Simmering رخ ندهد.

Simmering در شیر اطمینان چیست؟

Simmering در لغت یعنی نیم جوش زدن و به حالتی گفته می‌شود که در آن شیر اطمینان در فشاری پایین تنظیم شده باشد که ضرورتی برای تخلیه سیال وجود ندارد به همین دلیل شیر به ضورت کامل باز نمیشود و فقظ مقدار کمی از ظرفیت شیر اطمینان استفاده میشود و شیر علاوه بر صدمه دیدن و نشتی, ایجاد سر و صدا نیز می‌کند و طول عمر شیر اطمینان کاهش پیدا می‌کند.

Over pressure یا فشار اضافی :

بالاترین فشاری است که شیر اطمینان بدون آسیب دیدن در آن به صورت کامل باز شده و عمل تحلیه انجام میشود که معمولا از فشار تنظیم یا Set Pressure 10 درصد بیشتراست.

 Blow down یا فشار افتادگی :

فشاری که در آن شیر اطمینان به صورت کامل بسته میشود که معمولا 10 درصد از فشار تنظیم بیشتر است. همچنین به آن اختلاف فشار ریست یا Reset  Differential نیز میگویند.

 (MAWP)Maximum allowable working pressure یا حداكثر فشار كاری مجاز :

معمولا این عدد با ست پوینت یا نقطه تنظیم شیر اطمینان فشار یکی است
